با توجه به آپدیت قوانین و مقررات برای تهیه نسخه به روز شده شابلون ها و پازل ها اینجا کلیک کنید.

پکیج کامل شابلون طلایی + پازل + خط کش آزمون طراحی معماری نظام مهندسی

شابلون طلایی آزمون طراحی معماری نظام مهندسی

زمان چالش اصلی در آزمون طراحی معماری نظام مهندسی

در نگاه اول شاید 8 ساعت زمان برای یک آزمون زمان زیادی به نظر برسد ولی به تجربه ثابت شده برای چنین آزمونی کافی نیست. روند طولانی حل موضوع طراحی از یک طرف و از سوی دیگر ترسیمات فنی وقت گیر باعث میشوند که حاصل کار بسیاری از داوطلبان ناقص و بی کیفیت باشد. همچنین ترس از کمبود وقت تاثیر منفی خود را بر روی اعتماد به نفس داوطلب و پروسه طراحی خواهد گذاشت. مهمترین هدف شابلون های طلایی بنیاد نت کاهش مدت زمان ترسیمات وقت گیر و تکراری و نتیجتا افزایش زمان پرداختن به مباحث و موضوعات طراحی است.

ویژگی ها:

• مطابق با ویرایش جدید مقررات ملی ساختمان : کلیه تغییرات مطابق با آخرین ویرایش مقررات ملی ساختمان در این شابلون ها اعمال شده است
• بسیار دقیق و کاربردی: شابلون ها متناسب با اتود 0/3 و 0/5 طراحی شده اند . کلیه موضوعات قابل استفاده هستند و شیار کوچک یا نا مناسب وجود ندارد.
• جامع و کامل: کلیه موضوعات ترسیمی در 4 شیت مجزا چیزی از قلم نیفتاده تا ما کاملترین را برایتان محیا کنیم.
• دارای راهنمای استفاده: در راهنمایی که به صورت بروشور در پکیج قرار داده شده ، شیوه استفاده از شابلون ها و توضیحات تکمیلی بیان شده است .
• دارای اندازه ها و علائم راهنما: اندازه ها و علائم راهنما به منظور انتخاب سریعتر و راحتتر موضوعات در کنار آنها درج شده است .
• بسته بندی مناسب: جعبه نگهداری مخصوص به منظور حمل آسان شابلون ها توسط داوطلب و جلوگیری از آسیب دیدن و گم شدن آنها در نظر گرفته شده است.

برای صرفه جویی در وقت و سرعت عمل در آزمون طراحی معماری نظام مهندسی، شابلون‌ها مورد استفاده قرار می‌گیرد. شابلون های طلایی در ۴ شیت مجزا بوده و هر آنچه که یک معمار در آزمون نظام مهندسی برای تکمیل طرح خود نیاز دارد در آن دیده شده و چیزی از قلم نیفتاده و کاملترین شابلون برایتان محیا شده.

سعی شده از موضوعات بلا استفاده از جمله مبلمان های غیر کاربردی، پرسوناژها ، گل و بوته و اشکال تکراری که با این آزمون ارتباطی ندارند پرهیز شود همچنین موارد مهم و ضروری به دلیل کاهش تعداد یا ابعاد شیت ها حذف نگردیده است.

شابلون ها متناسب با اتود 0/3 و 0/5 طراحی شده اند. کلیه موضوعات قابل استفاده هستند و شیار کوچک یا نا مناسب وجود ندارد. این امر به جهت در نظر گرفتن ضخامت مداد اتود در طراحی شابلون ها و دقت بالای دستگاه برش ( 0.01 میلیمتر ) و کیفیت درجه یک متریال میسر شده است. با توجه به مقیاس کوچک ترسیمات در آزمون طراحی ( 1:100 ) در صورت عدم رعایت هر کدام از فاکتور های ذکر شده شابلون ها قطعا ترسیمات دقیقی نخواهند داشت.

اندازه های بزرگتر شیار ها در شابلون باعث لق زدن مداد شده و اندازه کوچکتر باعث عدم وارد شدن اتود به داخل شیار خواهد شد. همچنین کیفیت انجام برش لیزری و جنس نامرغوب پلکسی گلاس ممکن است باعث اعوجاج و دفرمه شدن شابلون شود. تنظیم درست سرعت و قدرت برش و فوکوس دستگاه برش لیزری برای دقیق شدن نتیجه کار بسیار مهم است. شابلون های طلایی بنیاد نت به دلیل رعایت کلیه موارد ذکر شده در طراحی و تولید آنها، بسیار دقیق و کاربردی هستند.

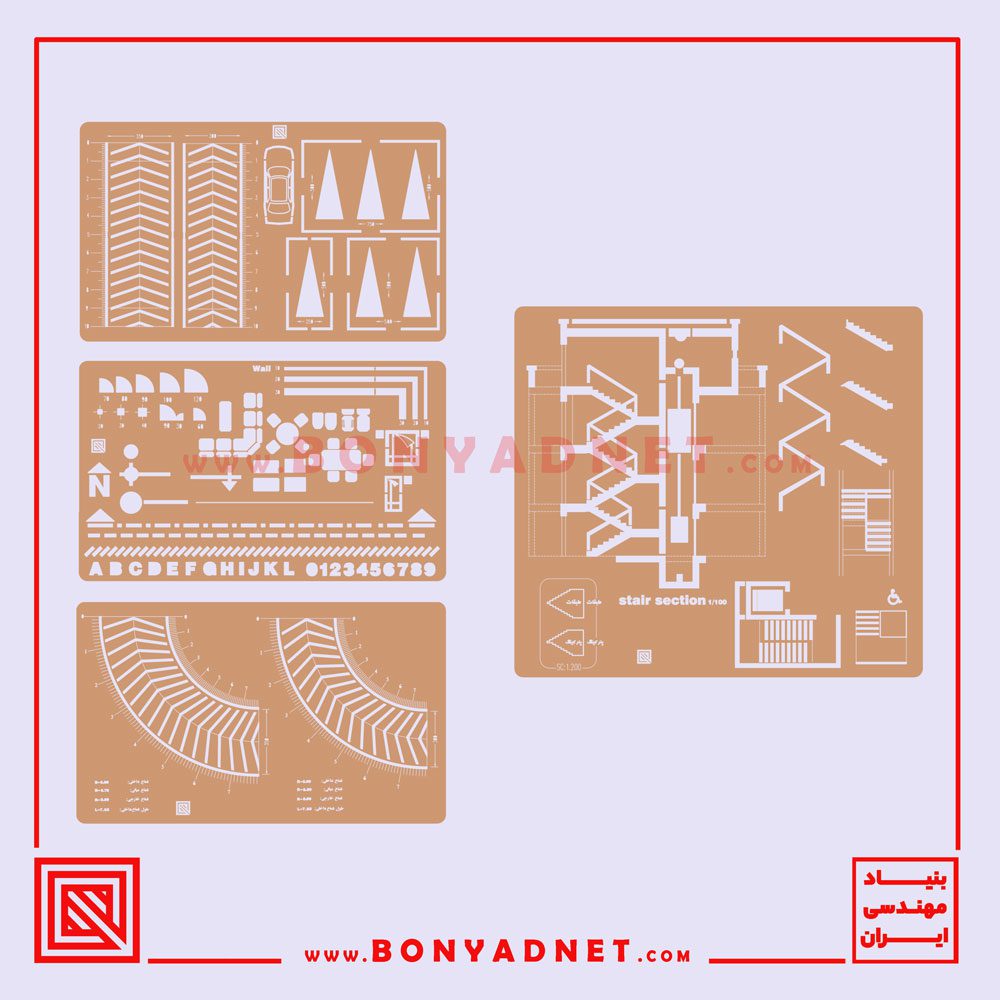

به طرز ماهرانه ای اندازه های اشکال ترسیم شده به همان مقدار مورد نظر خواهند شد. علاوه بر این این شابلون ها به دقت و تمیزی ترسیمات با مداد نیز کمک خواهد کرد. برخی از آیتم های موجود در شابلون های طلایی بنیاد نت به شرح زیر می باشند :

• برش باکس پله و موتورخانه آسانسور در جهت طولی
• برش پله در جهت عرضی
• جانمایی باکس پله و آسانسور در پلان
• برش پله در مقیاس یک به دویست
• پلان پله و جک معلول ورودی
• انواع ضخامت های دیوار در پلان
• انواع ضخامت کف طبقات
• ستون های فلزی و بتنی در ابعاد مختلف
• فلش و نرده پله
• خط چین درز انقطاع
• خط چین ضخامت طبقات در نما
• خط نقطه آکس بندی
• خط مقطع
• علامت کد ارتفاعی در مقطع و پلان
• علامت شمال
• جک معلول به همراه نشانه معلولین
• مبلمان پذیرایی ، خواب ، آشپزخانه ، سرویس و حمام
• پارکینگ ها در حالتهای مختلف
• رمپ مستقیم و قوسی با هاشور در پارکینگهای متوسط و کوچک
• دیوار ها با ضخامت های مختلف (مستقیم و در کنج)

پازل آزمون طراحی معماری

پازل معماری آزمون طراحی چیست؟

پازل معماری آزمون طراحی ابزاری برای سرعت بخشیدن به روند طراحی است. این پازل ها طبق آخرین ویرایش مباحث مقررات ملی ساختمان یعنی مبحث ۳، ۴ ,۱۵ طراحی شده و به صورت قطعاتی از جنس پلکسی سخت در مقیاس ۱/۱۰۰ تهیه شده است.

پازل ها برای رسیدن به اتود اولیه و در ابتدای ترسیم به کار می روند; طبق استانداردها و مباحث مقررات ملی ساختمان ابعاد و اندازه های عناصری مثل، پله، آسانسور، پارکینگ، رمپ و پاسیو مشخص و معین شده است. حالا این پازل ها چه در زمان آزمون طراحی معماری و چه به عنوان مهندس یا دانشجو برای طرح های معمولی و روزمره در جانمایی فضاها به ما کمک میکنند.

یعنی بجای پاک کردن چند باره کار، فقط با بازی با پازل ها سریع تر به نتیجه مطلوب می رسیم. درواقع لازم نیست ما مرتباً قسمت پارک ماشین را بکشیم، یا پله را بکشیم بعد متوجه شویم که جای آن مناسب نیست و بخواهیم مجدد جای آنها را عوض کنیم و اتود دیگری بزنیم یا اتود قبلی را پاک کنیم. با داشتن پازل معماری آزمون طراحی میتوانیم این فضاها را جا به جا کنیم تا به یک طرح درستی برسیم و سپس شروع به ترسیم کنیم.

محتوای پازل ها شامل:

• جای پارک تکی معمولی: 6 عدد
• جای پارک تکی اتوبوسی (طول 6 متر): 3 عدد
• جای پارک دوتایی : 4 عدد
• جای پارک سه تایی : 2 عدد
• استاپ رمپ (5*5) : 1 عدد
• باکس پله و آسانسور
  • پله و آسانسور چسبیده بهم (2 حالت پرکاربرد)
  • پله به صورت مجزا (حالت گلوبال)
  • آسانسور به صورت مجزا (حالت گلوبال)

تفاوت پازل و شابلون چیست؟

هر دو ابزار افزایش سرعت طراحی هستند. پازل ها برای رسیدن به اتود اولیه و در ابتدای ترسیم به کار می روند. ولی شابلون ها انتهای ترسیم به کار می روند.

شابلون آزمون طراحی معماری، فضای خالی از مبلمان و جزئیات بیشتری از رمپ و پله و برش‌ها و سایر موارد تزئینی است که وقت بیشتری برای ترسیم دستی می‌گیرند، و با شابلون به راحتی و دقت و سرعت بیشتر قابل ترسیم است. شابلون و پازل معماری آزمون طراحی ، در برخی موارد بجای هم می‌توانند بکار گرفته شوند، ولی توصیه به داشتن هر دو مورد در جلسه آزمون طراحی معماری است.

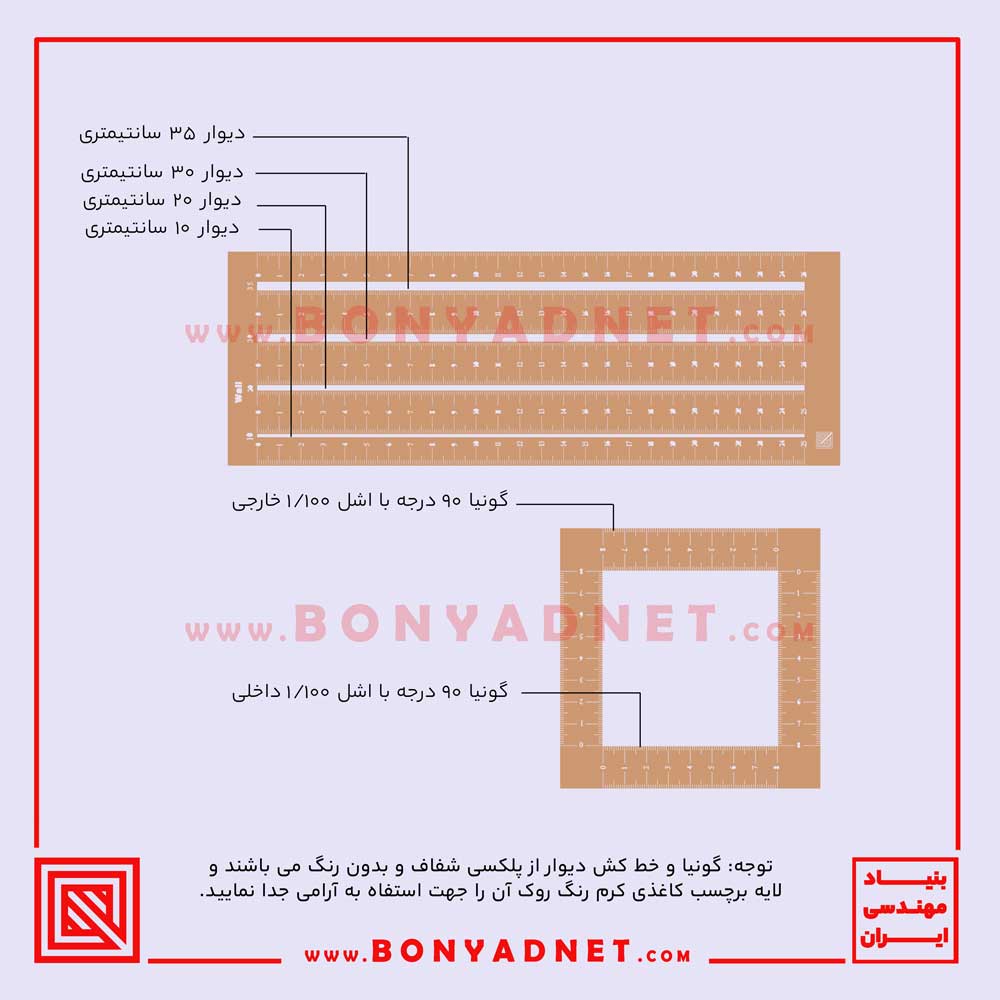

گونیا و خط کش دیوار

این خط کش ها جهت افزایش سرعت در ترسیم طراحی شده و بنا به گفته خود داوطلبان بسیار پر کاربرد می باشد.

شامل دو خط کش ؛ یکی ویژه دیوارها که شامل دیوارهای 30 سانتی و 35 سانتی زیرزمین ، و دیوارهای 20 سانتی خارجی و راه پله و آسانسور و دیوار 10 سانتی جداکننده ها می باشدو شابلون دوم ویژه فضاهای گوشه در پلان، مقطع ، نما و … با زاویه 90 درجه می باشد.

با داشتن این خط کش ها شما از گونیا هی معمولی بی نیاز خواهید شد. و در افزایش سرعت ترسیمات نقشه نقش پر رنگی را ایفا می کنند.

شابلون طلایی آزمون طراحی معماری

شابلون اختصاصی بنیادنت
